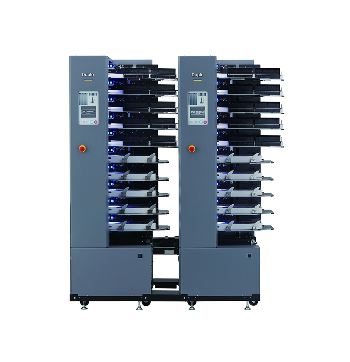

乱丁検知機能搭載型丁合機 ベルト・エアセクション・コレーター | DSC-10/60iLC
デュプロ独自のベルトエアサクション方式により、最大処理速度6,000セット/時の高速丁合実現。※A4縦通し、乱丁検知動作時。
2つの安心・安全検知機能搭載（光学式・超音波式重送検知、乱丁検知）。
各棚にLEDライトを搭載し操作性が格段に向上。
| 丁合段数 | 連結台数 | 処理速度 |
|---|---|---|
| 10段 / タワー | 3台 | 6,000セット/時 |
| 型式 | 床置式 |
|---|---|
| 丁合段数 | 10段 / タワー |
| 最大連結台数 | 3台 |
| 操作方式 | PC CONTROLLER |
| 給紙方式 | ベルトサクション方式 |
| 搬送方式 | ツインベルト方式 |
| 最大用紙積載量 | 66mm |
| 用紙サイズ | 幅：105～350mm 長さ：148～610mm ※用紙幅が105～120mmの場合は、長さ297mm以上 ※用紙の長さが508mmを超える場合幅：200～230mm以内 |
| 紙質 | 上質紙：52～157g/m²（表紙：52～300g/m²） アート紙/コート紙：79～157g/m²（表紙：79～300g/m²） |
| 用紙形態 | シート物 2つ折り（81.4g/m²以下 / 10段以内、その他の段は、使用できません） 4つ折り（81.4g/m²以下 / 5段以内、その他の段は、使用できません） |
| 最大処理速度 | 10,000セット/時 （乱丁検知機能未使用時、A5 横通し、上質紙 81.4g/m²使用時） 9,000セット/時 （乱丁検知機能未使用時、A4 横通し、上質紙81.4g/m²使用時） 6,000セット/時 （乱丁検知使用時、A4 縦通し、上質紙81.4g/m²使用時） ※ただし、後処理機に応じて変動します。 |
| 給紙ミス検知 | 重送検知（光学式/超音波式）、空送り検知、紙詰まり検知、乱丁検知 |
| その他検知機能 | 用紙なし、搬送路紙詰まり、搬送路ドア開閉 |
| 付加機能 | 合紙挿入機能、プログラム機能、カバー連段機能、 ブロック機能（1/2区切り 1/3区切り 1/4区切り）、 用紙ずらし量（4段階）、カウンターバックアップ機能、左右排出方向選択、 ウエイティングモード、手差し機能（LUL-HM）、 リジェクト機能(LUL-HM）、インテリジェント機能（PC CONTROLLER時） タワーの状態表示機能（インジケーター）、各棚の状態表示機能（LED）型式 |
| 機械の大きさ | タワー単体 855（W）×830（D）×1,972（H）mm LUL-HM+タワー 1,485（W）×830（D）×1,972（H）mm LUL-HM+2連結 2,335（W）×830（D）×1,972（H）mm LUL-HM+3連結 3,185（W）×830（D）×1,972（H）mm |
| 電源 | AC100V 50/60Hz |
| 消費電力/電流 | 995.0W 10A |
| 質量（重量） | 321kg（タワー単体、付属品を含む） ※別途PC CONTROLLERが必要です。また、後処理機により、非対応の機器がございます。詳細は担当営業へお問合せください。 |
■乱丁検知機能
| 検知段数 | 10段 |
|---|---|
| 最大連結台数 | 3台（A～Cの3タワーのみ連結可能） |
| 最大処理速度 | 6,000セット/時(A4 縦通し、上質紙81.4g/㎡使用時） |
| カメラ | CMOSセンサー、解像度640×480ピクセル |
| 照明 | 白色LED |
| 撮影エリア | 幅方向22mm×長さ方向30mm / 前後10mm、幅4mm（操作側）、3mm（反操作側）に制限。 |
| カメラ撮影範囲 | 基準ガイドより幅方向 85～235mm、長さ方向130～205mm ただし、幅方向85～170mmのときは、長さ方向130～180mm |
■PC CONTROLLER PC動作推奨環境
| CPU | Intel CPU 第9世代以降および同等のプロセッサー |
|---|---|
| ディスプレイ | 1280×1024 ピクセルの解像度以上 |
| OS | Windows11® |
| メモリ | 4GB以上 |
| ハードディスク空き容量 | 10GB 以上 |
| USB | 1.1 以上 |
| USBポート | 3ポート以上（USBケーブル用、プロテクトキー用）＋DSC-10/60iLCのタワー数分（乱丁検知カメラ接続用） ※USB増設ボード取り付け可能なPCを推奨。 ※インストール時のみ（CD-ROMドライブ、インターネット接続環境） ※オペレーションPC及びUSBケーブル は同梱しておりません。別途ご用意ください。 |
