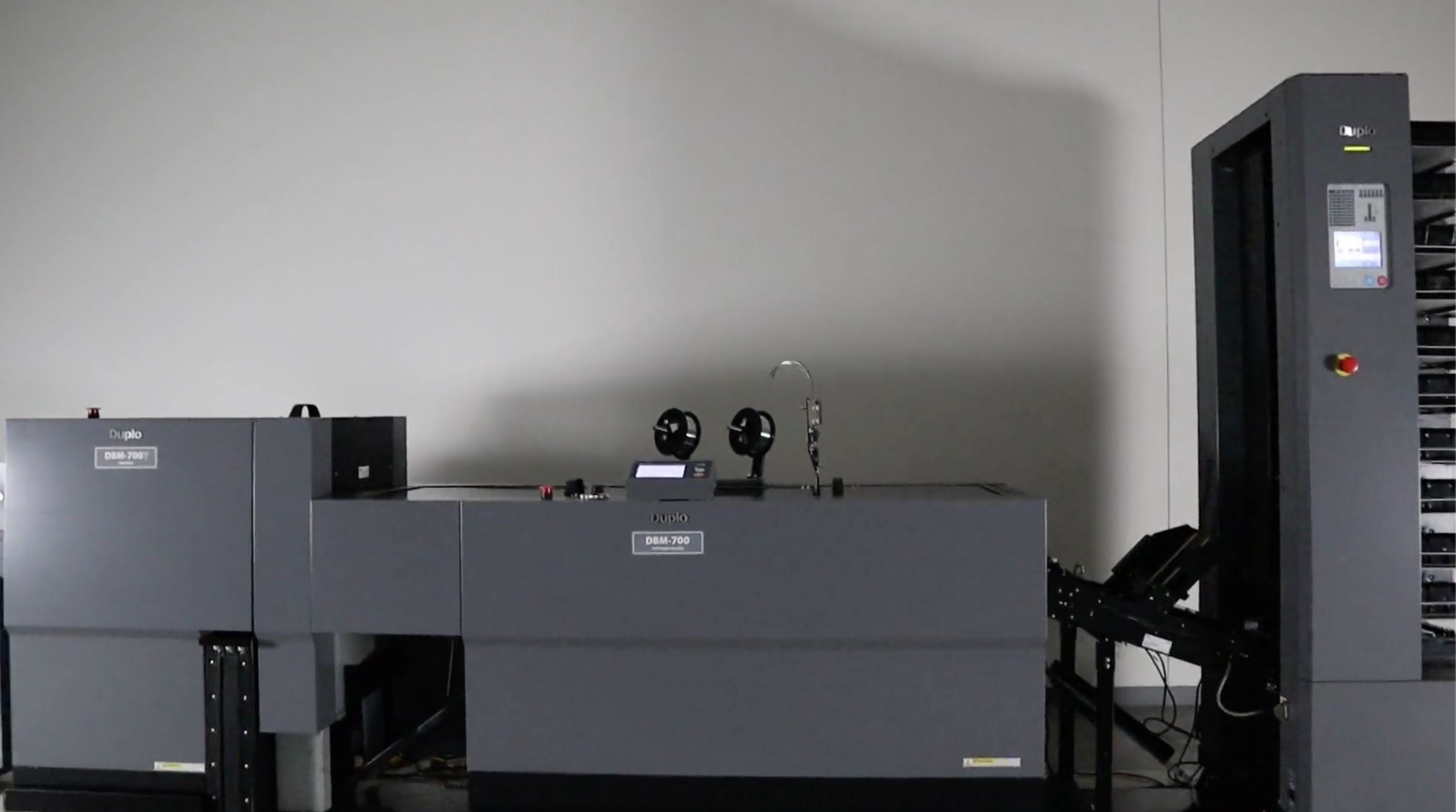

中綴じ折り製本システム | DBM-700 System
前処理より送られたドキュメントセットに「綴じ」と「折り」の処理を行います。A5・A4・B5仕上がりサイズの横綴じ製本に対応。更に、「小口断裁」「天地断裁」「冊子成形」を行う事で、多様な製本ニーズにお応えします。
| 用紙サイズ | 処理可能枚数 | 処理速度 |
|---|---|---|
| A5縦～A3縦 | 50枚 ※接続機器・オプションにより制限あり |
4,600set/時 ※A5仕上がり時 |
| システム名称 | 700Booklet System（LCD）、700iBooklet System（PCC） | 寸法（幅×奥行×高さ） | 消費電力 | |
|---|---|---|---|---|
| 機種構成（例） | DSC-10/60iL＋LUL-HM＋DBM-700＋DBM-700S＋DBM-700T＋DKTS-200＋DBM-LSW2＋DKT-K KIKCER FOR DKTS-200 | 6,514×1,126×1,972mm | 2,580W | |
| DSC-10/60iL＋LUL-HM＋DBM-700＋DBM-700S＋DBM-700T＋DBM-LSW＋DKT-K | 5,556×844×1,972㎜ | 2,130W | ||
| 用紙サイズ（幅×長さ） | 中綴じ | 最大 | 230㎜×610㎜※長さ最大 | 幅×長さが1：3.1を超えるものは仕様外。 |
| 350㎜×508㎜※幅最大 | ||||
| 最小 | 120㎜×170㎜※長さ最小 | |||
| 105㎜×297㎜※幅最小 | ||||
| 最小（成形時） | 120㎜×210㎜ | |||
| 平綴じ | 最大 | 350㎜×364㎜ | ||
| 最小 | 210㎜×170㎜ | |||
| 肩綴じ | 最大 | 350㎜×364㎜ | ||
| 最小 | 185㎜×170㎜ | |||
| 紙質 | 上質紙 | 64.0g/㎡～127.9g/㎡ ※中身 64.0g/㎡～300.0g/㎡ ※表紙 |
用紙サイズ、用紙の加工及び作業環境によっては仕様内であっても処理できない場合あり。 使用機器・機能によってはエアーキットが必要。 |
|
| コート紙・アート紙 | 84.9g/㎡～157.0g/㎡※中身 84.9g/㎡～300.0g/㎡※表紙 |
|||
| 用紙形態 | シート物 | |||
| 処理可能枚数 | DBM-700（折り能力） | 2～30枚 ※シート枚数 | 上質紙81.4g/㎡、用紙幅200～320㎜の時。 | |
| DBM-700+DBM-700T （小口断裁能力） |
表紙（2枚）＋中身58枚以内 ※枚数は二つ折り後の枚数 |
表紙300g/㎡＋中身上質紙81.4g/㎡の時。 ※冊子厚さ6.0㎜以下。 |
||
| DBM-700+DBM-700S＋DBM-700T ※50SHEETS BOOKLET TRIM KIT装着時 （成形・小口断裁能力） |
表紙（2枚）＋18～98枚以内 ※枚数は二つ折り後の枚数 |
上質紙81.4g/㎡時、 折り後の枚数52～60枚は幅200～320㎜。 62枚以上は幅200～320㎜、長さ135～225㎜。 ※冊子厚さ6.0㎜超えは冊子成形必須。 |
||
| 表紙（2枚）＋18～118枚以内 ※枚数は二つ折り後の枚数 |
上質紙64g/㎡時、 100枚以上は折り後の用紙サイズA5横。 ※冊子厚さ6.0㎜超えは冊子成形必須。 |
|||
| 表紙（2枚）＋18～48枚以内 ※枚数は二つ折り後の枚数 |
上記以外 | |||
| 冊子成形の推奨枚数は二つ折り後の枚数20枚以上、20枚未満は仕様外。 DKTS-200を接続した場合、冊子成形した成果物の断裁は仕様外。 天地断裁有の最大断裁枚数は二つ折り後の枚数が表紙込み60枚以下。 |
||||
| 最大処理速度 | 角背成形 無し時 |
A4仕上がり | 最大4,100セット/時 | 上質紙81.4g/㎡ ※シート枚数10枚以内。 |
| A5仕上がり | 最大4,600セット/時 | |||
| A5仕上がり（DKTS-200接続時） | 最大4,500セット/時 | |||
| 角背成形 有り時 |
A4仕上がり | 最大1,860セット/時 | 上質紙81.4g/㎡ ※折り後の枚数60枚以内。 |
|
| A5仕上がり | 最大2,050セット/時 | |||
| 接続可能機器 | 給紙装置 | DSC-10/60iL、DSF-2200（PCC） | ||
| スタッカー | DCR-ST、DCR-BP、DBM-400STR | 要D-PORT CONVERTER | ||
| 後処理機 | DKTS-200 | |||
| オプション | DBM-700 | DBM-SSW、NON-STAPLE SENSOR（針無し検知センサー）、AIR KIT FOR DBM-700（DBM-700エアーキット） | ||
| DBM-700T | DBM-SSW、DBM-LSW、DKT-K、50SHEETS BOOKLET TRIM KIT（50枚綴じ断裁キット）、75MM TRIM KIT FOR DBM-700T（DBM-700T用 75㎜幅断裁キット） | |||
| DBM-700S | なし | |||
| 付加機能 | DBM-700 | 針送り検知、2×2ステッチ、ロングカバー処理 | ||
| DBM-700T | 増し折り機能 | |||
| DBM-700S | 冊子停止位置調整、成形強さ抑制設定、成形速度設定、成形回数設定 | |||
| 機械質量 （重量） |
DBM-700 | 373㎏ | 付属品・ワイヤー含む | |
| DBM-700T | 241㎏ | 付属品（4㎏）を含む | ||
| DBM-700S | 118㎏ | 付属品（22㎏）を含む | ||
※記載の仕様は性能向上の為、予告なく変更となる場合がございます。
※システム構成により制限事項がございます。詳しくは販売会社にお問い合わせください。
