選択丁合機 | DMコレーターSiシリーズ

製品

・丁合スピード最速180セット/分※1
・1枚物~冊子物まで多様なチラシを丁合可能!
・場所を取らないコンパクト設計
・選択丁合機能~1セットごとにチラシの組み合わせを変更~※2

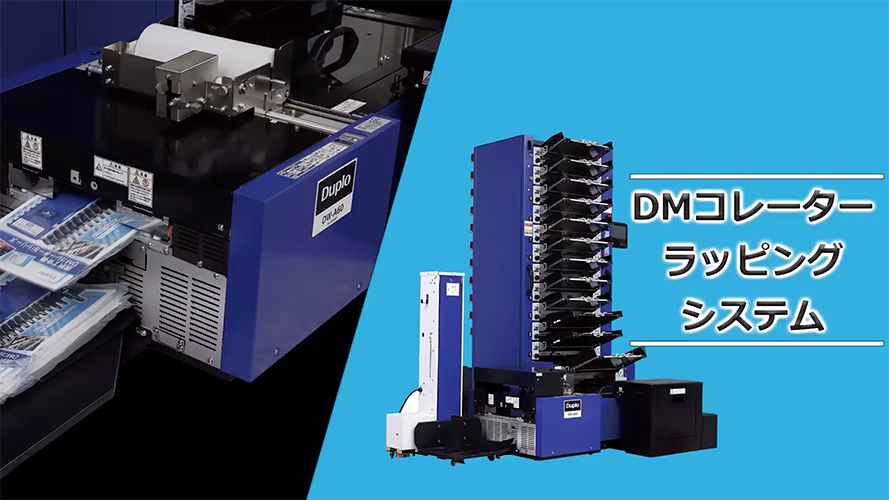

・新機能!丁合~フィルム包装までをインラインで行う「DMコレーターラッピングシステム」※3
※1 諸条件により、スピードに制限有。
※2 オプション「折り棚バーコードキット」が必要。
※3 オプション「DMW-TU」とフィルム包装機「DW-A60」が必要です。

最大丁合可能枚数 処理速度
23種類、19種類 最速180セット/分(折り棚バーコードキット未装着時)
最速60セット/分(折り棚バーコードキット接続時)
最速60セット/分(DMコレーターラッピングシステム時)
  • 丁合速度180/分

特長を動画で見る

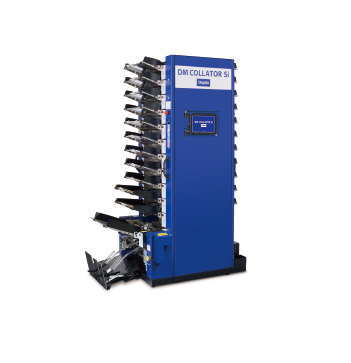

■DMコレーターSi仕様

名称 DMコレーターSiシリーズ(DM-A230Si、DM-A190Si、DM-230Si、DM-190Si)
最大丁合可能枚数 DM-A230Si, DM-230Si:23種類(22種類+折用紙)
DM-A190Si, DM-190Si:19種類(18種類+折用紙)
用紙積載量 標準棚:900枚 再丁合棚:1,000枚 折り棚:900枚
※上質紙64g/m² 257㎜×364㎜ ※斜め積載方式
紙受け積載量 85~140㎜(可変) ※オプション品:紙受ユニット搭載時
処理速度 通常モード
 70~180セット/分(折り棚バーコードキット未装着時)
 62~160セット/分(折り棚バーコードキット装着時)
再丁合モード
 62~160セット/分(折り棚バーコードキット装着・未装着時)
選択丁合モード
 23~60セット/分(折り棚バーコードキット使用時)
用紙サイズ
(幅×長さ)
標準棚
 給紙フルユニットR,L 100mm×150mm~297mm×420mm 横送り
 ダブル検知ユニットR,L 120mm×182mm~297mm×420mm 横送り
 オートサバキユニットR,L 120mm×182mm~297mm×420mm 横送り
再丁合棚
 再丁合給紙フルユニットR,L 100mm×175mm~297mm×420mm 横送り
 厚み検知再丁合ユニットR,L 120mm×175mm~297mm×420mm 横送り
折り棚
 折給紙ユニット 182mm×257mm~364mm×515mm 縦送り
用紙形態 標準棚、再丁合棚:1枚物、2つ折り、4つ折り、冊子物(※1)、丁合物(※2)
折り棚:1枚物、2つ折り(※3)
(※1)標準棚は密着厚さ1.5mmまで、再丁合棚は密着厚さ2.5mmまで
(※2)標準棚は密着厚さ1.0mmまで、再丁合棚は密着厚さ2.0mmまで
(※3)密着厚さ1.0mmまで ※但し、1度のセット厚さが「密着厚さ10mm」を超えない事
紙質 上質紙、中質紙、更紙、アート・コート紙、再生紙、上質孔版紙
※印刷状況・用紙形態により給紙不可の用紙あり ※一部の用紙にサバキ痕が発生する可能性あり
電源 AC100V 50/60Hz
消費電力 最大1,250W 14.9A 待機時 185W 1.9A ※DM-A230Si、DM‐230Si
最大1,130W 13.4A 待機時 160W 1.7A ※DM-A190Si、DM-190Si
※最大はフルオプション時
寸法 1,373㎜(W)×777㎜(D)×2,038㎜(H)※DM‐A230Si、DM-230Si(使用時)
1,373㎜(W)×777㎜(D)×1,788㎜(H)※DM‐A190Si、DM-190Si(使用時)
全機種において、折り棚バーコードキット装着時828㎜(D)※紙受ユニット装着時
質量 DM-A230Si
 523㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション)
DM-230Si
 480㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション)
DM-A190Si
 459㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション)
DM-190Si
 424㎏ ※ 本体(標準機)+付属品+紙受ユニット(オプション)
接続可能棚 標準棚
 給紙フルユニットR,L、ダブル検知ユニットR,L、オートサバキユニットR,L
再丁合棚
 再丁合給紙フルユニットR,L、厚み検知再丁合ユニットR,L
折り棚
 折り給紙ユニット(超音波式2枚送り検知標準装備)
※再丁合棚は最大8段まで接続可能(R側、L側ともに下部4段まで)
オプション 折り棚バーコードキット、サバキWユニット、静電気除去シート、パネル保護カバー
後処理オプション 紙受ユニット、EP-SE2、EP-SE3ジョガー、DMW-TU(DMコレーターラッピングシステム)
給紙方式 標準棚・折り棚
 2リングローラー(上給紙圧可変)
再丁合棚
 6リングローラー(上給紙圧可変)
サバキ機構 標準棚・折り棚
 標準サバキユニット、増ぺ用サバキユニット、サバキWユニットの3種類のサバキを装備可能。
再丁合棚
 再丁合標準サバキユニット、再丁合増ぺ用サバキユニット、再丁合広告サバキユニット、
 コシ付けユニットの4種類の内2個のサバキを装備可能。
エラー検知 紙無し検知、空送り検知、紙詰まり検知、2枚送り検知(折り棚のみ超音波式が標準装備)
外部機器接続ポート 1ポート
D-sub:15ピン、ロックネジ:インチネジ(no.4-40unc)、本機コネクター:メスタイプ

製品の仕様・外観は改良のため予告無く変更する場合があります。

■DMコレーターラッピングシステム仕様

名称 DMコレーターラッピングシステム(DMW-TU)
形式 床置き方式
最大丁合可能枚数 DM-A230Si, DM-230Si:23種類(22種類+折用紙)
DM-A190Si, DM-190Si:19種類(18種類+折用紙)
■3速可能な丁合枚数
 通常丁合時:制限無し
 選択丁合時:13枚+折紙
 ※棚の種類や用紙種類により制限有
処理速度 3速:60セット/分(半シール)
2速:50セット/分(全シール/半シール)
1速:40セット/分(全シール/半シール)
※使用棚数等により制限有
用紙サイズ A4サイズ:297㎜(幅)×210㎜(長さ:通紙方向)※横通し
A5サイズ:148.5㎜(幅)×210㎜(長さ:通紙方向)※縦通し
※A5は丁合セット間の挿入のみで最上紙・最下紙は不可。最大枚数2枚。
用紙形態 ペラ物、2つ折り、4つ折り、冊子物
折り紙 A4~A3のシート物
紙質 上質紙:81.4g/m²~ コート紙:127.9g/m²~
※上記以外の仕様はDMコレーターSiに準拠する
用紙厚み 0.1㎜~3㎜以下
封入物厚み 3㎜ ※各棚の用紙厚みはDMコレーターSi仕様に準拠する
排紙部 DW-A60紙受け部(標準)
EP-SE3ジョガー分離EV(オプション)※「エレベーター接続キット」が必要
システム構成(一例) ①DM-A230Si(標準機) +DMW-TU+DW-A60
②DM-230Si(標準機)    +DMW-TU+DW-A60
③DM-A190Si(標準機) +DMW-TU+DW-A60
④DM-190Si(標準機)    +DMW-TU+DW-A60
定格電源・電源個数 100V 50/60Hz・4個(EP-SE3ジョガー分離EV含む)
消費電力・電流 ①②最大1,843W 21A
③④最大1,723W 19.5A
寸法 使用時
①②幅(W)1,900㎜×奥行(D)1,785㎜×高さ(H)2,038㎜
③④幅(W)1,900㎜×奥行(D)1,785㎜×高さ(H)1,788㎜
収納時
①②幅(W)1,323㎜×奥行(D)1,785㎜×高さ(H)2,038㎜
②④幅(W)1,323㎜×奥行(D)1,785㎜×高さ(H)1,788㎜
質量 653kg ※DM-A230Si時 付属品+フィルム2本+DW-270作業台含む
591kg ※DM-A190Si時 付属品+フィルム2本+DW-270作業台含む
オプション エレベーター接続キット、EP-SE3ジョガー分離EV
※その他は「DMコレーターSi」及び「DW-A60」に準拠する。

※記載のない項目は、DMコレーター及びDW-A60に準拠します。
※消費電力・電流・寸法・質量にはオプション「EP-SE3ジョガー分離EV」を含んでいません。
