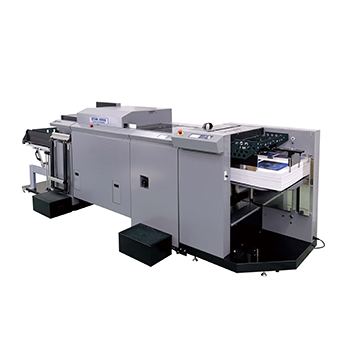

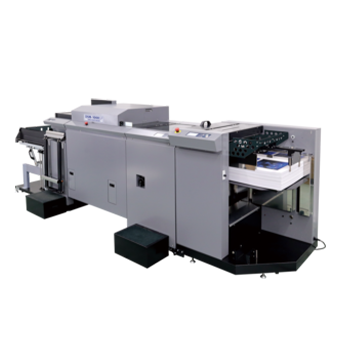

B2用紙加工機│ダイカッターDSM-1000
B2サイズ用紙対応のダイカッター、PCcontroller上で画面に添って数値入力することで簡単にJOB設定が可能なため、専門知識や経験がなくても、JOB設定・調整が可能です。
自動でのムシリ（打抜き屑取り）や位置補正、バーコードでの抜型管理などのサポート機能も充実しています。
| 処理速度 | 用紙サイズ |
|---|---|
| 最大51枚/分 （3,100枚/時） |
A3～B2縦相当 |
| システム名 | DSM-1000 システム |
|---|---|
| システム構成 | セパレータユニット有り構成 ① DSM-SF+DSM-1000+DSM-SP+DSM-ST セパレータユニット無し構成 ② DSM-SF+DSM-1000+EJECTION SUPPORT UNIT+DSM-ST |
| システム寸法 (W x D x H) |
セパレータユニット有り構成 ① 4,166×1,455×1,395 ㎜ セパレータユニット無し構成 ② 3,773×1,317×1,352 ㎜ |
| 電源/最大消費電力 | DSM-SF:単相100V、680w、8.0A DSM-1000:三相200V、3.5kw、20A ※打抜き時のピーク:10kw、60A |
| 重量 | セパレータユニット有り構成 ①3,312 ㎏(付属品含む) セパレータユニット無し構成 ②3,146 ㎏(付属品含む) |
| システムオプション | DSM-SF:SUB SUCTION UNIT DSM-1000:REGISTRATION MARK KIT DSM-SP:ADDITIONAL SEPARATION UNIT |
| 給紙棚積載量 | 最大400mm |
| 操作方法 | PCコントローラ&操作パネル |
| 用紙形態 | シート物 |
| 用紙サイズ | 幅(W) 279～530mm 長さ(L) 279～750mm 定型 A3 縦・横、A2 縦、B2 縦、[板紙] K 判半裁 (475x650)、M 判半裁 (500x730) |
| 用紙紙質 | 上質紙 127.9～209.3g/㎡ ※DSM-SP はスルーのみ可 アート・コート紙 157～279g/㎡ ※DSM-SP 使用時は209.4～279g/㎡ コートボール 270～600g/㎡ ※DSM-SP 使用時も270～600g/㎡ チップボール 400(8 号)～650g/㎡(13 号) ※DSM-SP はスルーのみ可、筋付け不可 |
| カール量 | 高さ10mm 以下でR120 以上 |
| 最大処理速度 | 3,100 枚/時 |
| プレス圧 | 40トン |
| 抜き型 | 合板厚さ 18±0.5mm トムソン刃高さ 23.6 ㎜(23.55～23.8mm) 木型寸法 520x820mm プレスエリア 500x730mm 刃の合計長さ 5,000mm 以下 |
| 面板 | サイズ 542x830mm 厚さ 1.0mm |
| セパレート方式 | ローラによる成果物/スクラップセパレート方式 |
| スクラップ除去方式 | 自由落下 |
※各ユニット別の詳細仕様については、販促資料をご参照下さい。
